Kreuzverbinder für Solar Montageschiene

Kreuzverbinder mit Riffelung für Solar-Montageschienen

Der Kreuzverbinder mit Riffelung ist eine stabile Verbindungslösung für Solar-Montageschienen und ermöglicht die Verbindung zweier Profile im 90°-Winkel. Durch die präzise Konstruktion lassen sich Montageschienen zuverlässig miteinander verbinden und exakt ausrichten.

Die Kreuzverbinderplatte besitzt eine Größe von 100 × 70 × 5 mm und verfügt über drei Langlöcher. Diese ermöglichen eine flexible Positionierung der Montageschienen und erleichtern dadurch die passgenaue Montage. Das Lochbild umfasst zwei Bohrungen mit 8,5 × 19 mm sowie eine Bohrung mit 10,5 × 29 mm.

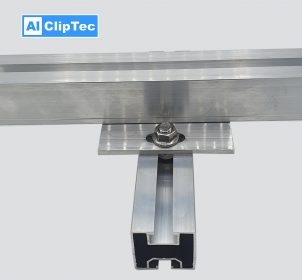

Bei der Variante mit Verschraubung wird die Platte am unteren Profil mit zwei M8-Inbusschrauben befestigt. Das obere Profil wird anschließend mit einer M10-Sechskantschraube fixiert. Die Riffelung unterstützt dabei eine sichere Verbindung zwischen den Komponenten.

Lieferumfang

Das Set mit Verschraubung enthält:

• 1 × Kreuzverbinderplatte mit Riffelung
• 1 × Sechskantschraube M10 × 20
• 1 × Sperrzahnmutter M10
• 2 × Solarnutenstein M8 mit Kugel
• 2 × Inbusschrauben M8

Alternativ ist die Kreuzverbinderplatte mit Riffelung auch ohne Verschraubung erhältlich.

Material

Die Kreuzverbinderplatte und die Nutensteine bestehen aus Aluminium. Für die Verschraubung wird rostfreier Edelstahl A2-70 verwendet. Dadurch eignet sich der Kreuzverbinder optimal für den Einsatz in langlebigen PV-Unterkonstruktionen.
