B-Typ oder I-Typ? Der Unterschied zwischen Bosch- und item-kompatiblen Aluprofilen

B-Typ oder I-Typ? Wer zum ersten Mal Nutprofile kauft oder eine bestehende Konstruktion erweitern möchte, steht schnell vor genau dieser Frage. Auf den ersten Blick sehen sich Bosch-kompatible B-Typ-Profile und item-kompatible I-Typ-Profile oft sehr ähnlich. Der entscheidende Unterschied steckt jedoch in der Profil- und Nutgeometrie, was direkt die Kompatibilität des Zubehörs bestimmt.

Der wichtigste Unterschied liegt in der Profil- und Nutgeometrie. Vereinfacht steht der B-Typ für Bosch/Rexroth-kompatible Systeme, während der I-Typ an das item-System angelehnt ist. Welche Variante für dein Projekt die richtige ist, hängt deshalb weniger davon ab, ob du eine Werkbank, ein Regal oder eine Maschine baust, sondern vor allem davon, welches System bereits vorhanden ist und welches Zubehör du verwenden möchtest.

B-Typ und I-Typ: Was bedeutet das überhaupt?

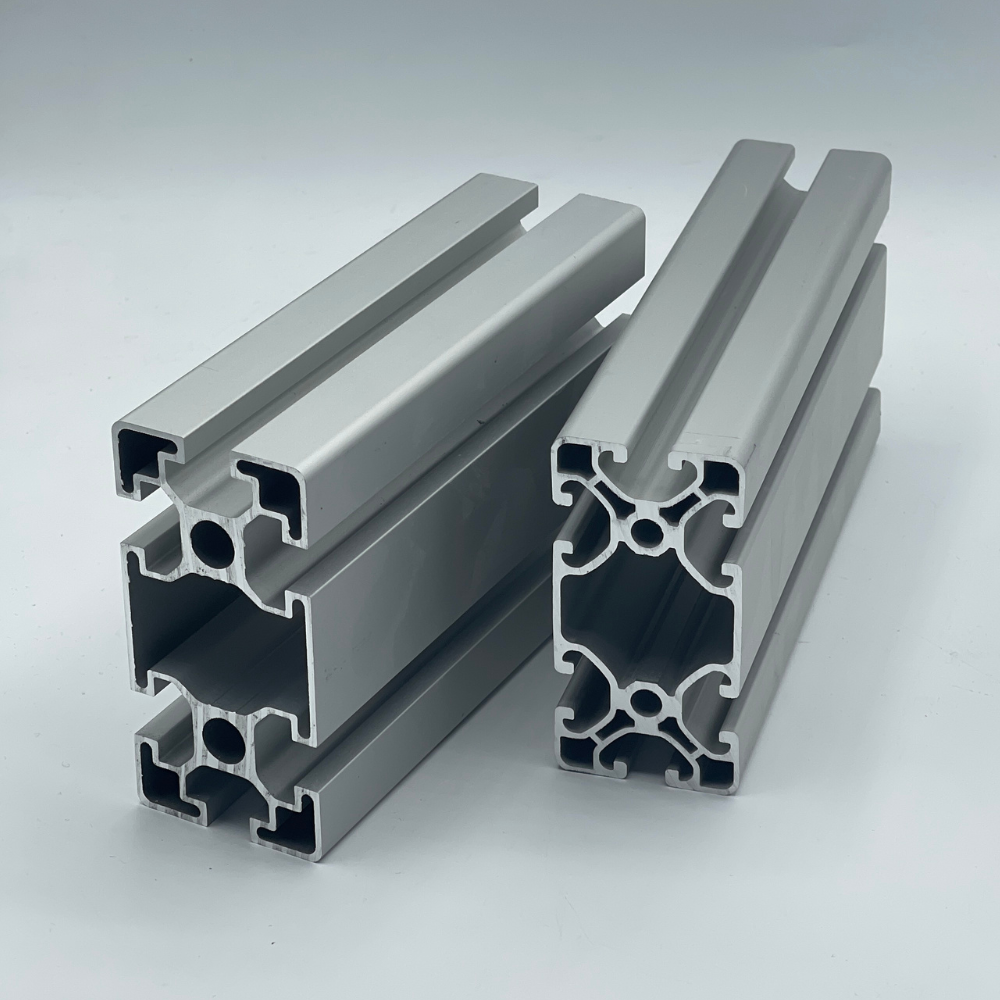

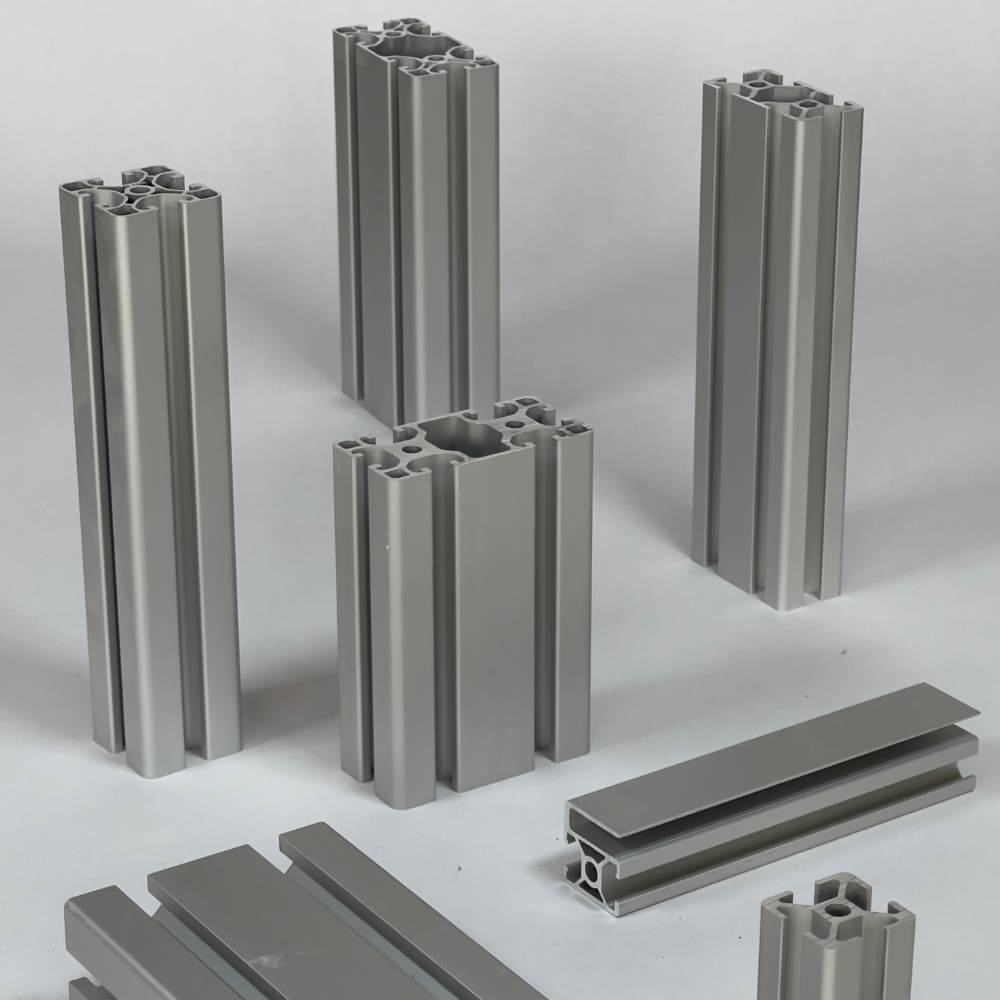

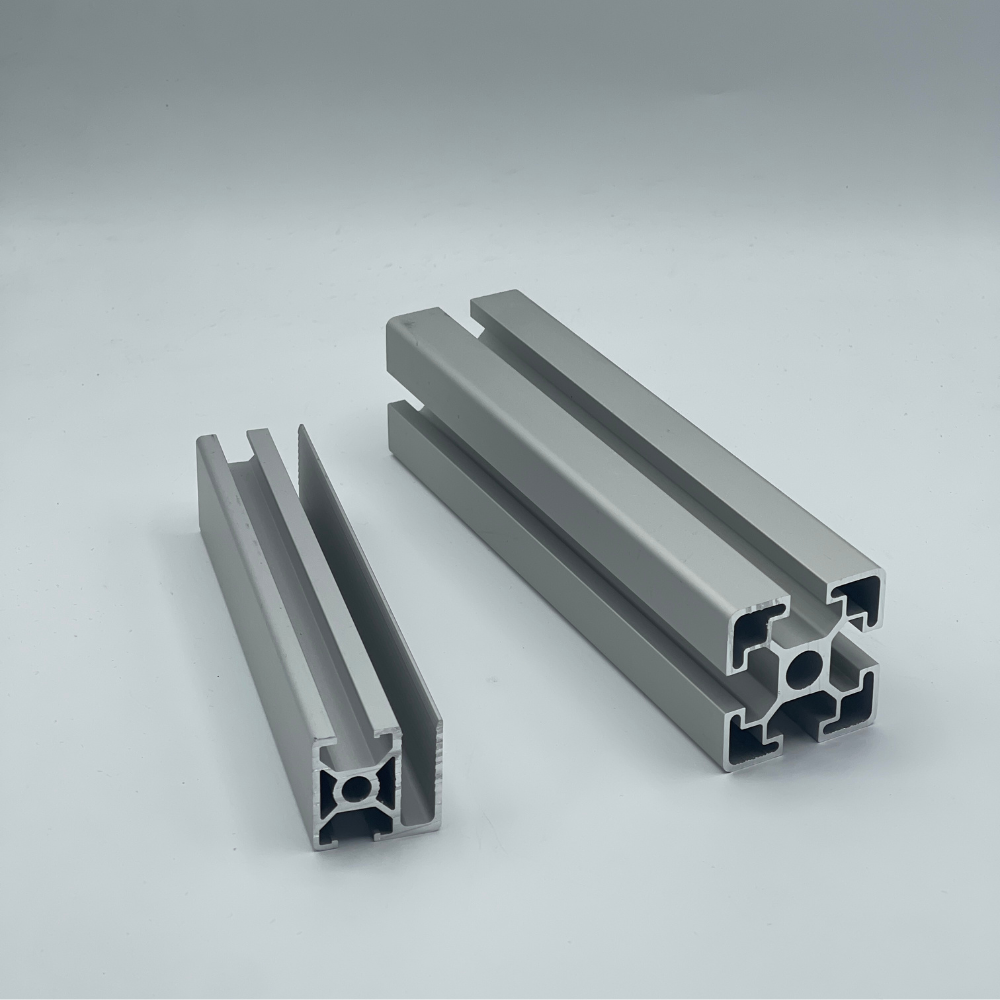

Bei beiden Varianten handelt es sich um modulare Aluminium-Nutprofile. Über die längs verlaufenden Nuten können Nutensteine, Winkel, Verbinder, Scharniere und viele weitere Bauteile befestigt werden.

Der Unterschied steckt im Detail: Die Geometrie der Nut und des Profilquerschnitts ist nicht identisch.

B-Typ wird im Handel üblicherweise für Profile verwendet, deren Geometrie mit entsprechenden Bosch-/Rexroth-Systemen kompatibel ist. I-Typ bezeichnet Profile, die mit entsprechenden item-Systemen kompatibel sind.

Bei Aluboerse.de findest du sowohl B-Typ Nutprofile als auch I-Typ Nutprofile.

B-Typ oder I-Typ – wo liegt der konkrete Unterschied?

Für den Anwender ist vor allem eines wichtig: Ein Profil mit denselben Außenmaßen und derselben angegebenen Nutgröße muss nicht dasselbe System sein.

Ein 40 × 40 mm Profil mit Nut 8 kann beispielsweise anders aufgebaut sein als ein anderes 40 × 40 mm Profil mit Nut 8. Unterschiede können unter anderem in der Form der Nut, der Hinterschneidung, der Innenkontur und der Kernbohrung liegen.

Das entscheidet darüber, ob ein Nutenstein sauber sitzt, ein Verbinder richtig greift oder ein bestimmtes Zubehörteil überhaupt montiert werden kann.

Merksatz: Außenmaß + Nutbreite allein reichen nicht. Entscheidend sind Systemtyp, Profilserie und Nutgeometrie.

Sind B-Typ und I-Typ miteinander kompatibel?

Grundsätzlich solltest du nicht davon ausgehen.

Besonders bei Nutensteinen, Hammermuttern und innenliegenden Verbindern können bereits kleine geometrische Unterschiede dafür sorgen, dass ein Bauteil nicht passt, zu viel Spiel besitzt oder nicht korrekt belastet werden kann.

Auch bei Winkeln und anderen außenliegenden Komponenten muss unterschieden werden: Ein Winkel kann mechanisch durchaus auf mehrere Profile passen, während die verwendeten Nutensteine oder Schrauben wiederum systemspezifisch sind.

Deshalb gilt bei einer bestehenden Konstruktion: Erst das vorhandene System bestimmen, dann Zubehör bestellen.

Eine ausführliche Hilfestellung dazu findest du auch in unserem Ratgeber das richtige Zubehör für Aluprofile finden.

Ist B-Typ stabiler als I-Typ?

Nicht pauschal.

Die Bezeichnung B-Typ oder I-Typ sagt zunächst etwas über das Profilsystem und die Geometrie aus – nicht automatisch darüber, welches Profil stärker ist. Für die Belastbarkeit einer Konstruktion sind unter anderem Profilquerschnitt, Materialeinsatz, Wandstärke, Profilserie, Länge, Belastungsrichtung und Verbindungstechnik entscheidend.

Ein schwer ausgeführtes Profil kann deshalb wesentlich steifer sein als eine Leichtausführung mit denselben Außenmaßen. Wer eine belastete Konstruktion plant, sollte sich nicht nur an „20 × 20“, „30 × 30“ oder „40 × 40 mm“ orientieren, sondern die technischen Daten des konkreten Profils berücksichtigen.

Welches System sollte ich für ein neues Projekt wählen?

Wenn du komplett neu baust und noch kein Zubehör vorhanden ist, gibt es nicht automatisch einen Gewinner zwischen B-Typ und I-Typ.

Viel wichtiger ist, dass du dich vor Beginn des Projekts für ein System entscheidest und anschließend konsequent dabei bleibst.

Prüfe deshalb vor allem, welche Profilgrößen du benötigst, welches Zubehör verfügbar sein soll und ob du die Konstruktion später erweitern möchtest. Wer dagegen bereits Profile, Nutensteine oder Verbinder besitzt, fährt in der Regel am einfachsten damit, die vorhandene Systemfamilie weiterzuverwenden.

Wie erkenne ich, ob ich B-Typ oder I-Typ habe?

Nur anhand eines Fotos von außen ist die Zuordnung nicht immer zuverlässig.

Am sichersten ist der Vergleich des Profilquerschnitts mit einer technischen Zeichnung. Prüfe dabei Außenmaß, Nutbreite, Form und Tiefe der Nut sowie die Innengeometrie des Profils.

Auch vorhandene Zubehörteile können Hinweise geben. Wenn beispielsweise ein bestimmter Nutenstein eindeutig einem System zugeordnet werden kann, lässt sich darüber häufig auch das Profil bestimmen.

Wenn du dir nicht sicher bist, kannst du uns ein Foto des Profilquerschnitts und die gemessenen Abmessungen schicken. Wir helfen dir gerne bei der Zuordnung.

Typischer Fehler: „Nut 8 ist Nut 8“

Genau hier entstehen viele Fehlbestellungen.

Die Angabe Nut 8 beschreibt zunächst die Nutgröße beziehungsweise die betreffende Profilserie. Sie bedeutet aber nicht automatisch, dass jedes als Nut 8 angebotenes Zubehör in jedes Nut-8-Profil passt. Bei der Bestellung solltest du deshalb immer prüfen:

B-Typ oder I-Typ → Nutgröße → Profilabmessung → Zubehör bzw. Verbindungstechnik.

Erst wenn diese Angaben zusammenpassen, lässt sich Zubehör zuverlässig auswählen.

B-Typ oder I-Typ – was solltest du kaufen?

Hast du bereits eine Konstruktion, bleib möglichst bei dem vorhandenen System.

Planst du dagegen ein neues Projekt, kannst du beide Systeme verwenden. Entscheidend ist nicht das Kürzel B oder I, sondern ob Profilgröße, Belastbarkeit, Zubehör und spätere Erweiterungsmöglichkeiten zu deinem Projekt passen. In unserer Kategorie Nutprofile kannst du die verfügbaren Profilserien miteinander vergleichen und deine Profile passend auf Länge bestellen.

Fazit: Der Unterschied steckt in der Geometrie

B-Typ und I-Typ verfolgen dasselbe Grundprinzip, sind aber zwei unterschiedliche Profilsysteme. Der wichtigste Unterschied liegt in der Profil- und Nutgeometrie. Deshalb sind Zubehör, Nutensteine und Verbinder nicht automatisch untereinander austauschbar.

Für die Praxis bedeutet das:

Nicht nur auf Profilmaß und Nutbreite schauen – immer auch den Systemtyp prüfen.

Damit vermeidest du die häufigsten Fehlkäufe und kannst deine Konstruktion später problemlos erweitern. Du bist dir bei deinem Profil nicht sicher? Schick uns ein Foto des Querschnitts und die Abmessungen oder melde dich bei uns. Wir helfen dir bei der Auswahl.

Häufige Fragen zu B-Typ und I-Typ

Was bedeutet B-Typ bei Aluprofilen?

B-Typ bezeichnet im Zubehörhandel üblicherweise ein Profilsystem, das hinsichtlich seiner Geometrie mit entsprechenden Bosch-/Rexroth-Systemkomponenten kompatibel ist. Entscheidend ist trotzdem immer die konkrete Profilserie.

Was bedeutet I-Typ bei Aluprofilen?

I-Typ bezeichnet üblicherweise Profile und Zubehör, die geometrisch an entsprechende item-Systeme angelehnt beziehungsweise mit ihnen kompatibel sind.

Sind B-Typ und I-Typ gleich stabil?

Nicht grundsätzlich. B-Typ und I-Typ beschreiben in erster Linie unterschiedliche Systemgeometrien. Die tatsächliche Belastbarkeit hängt vom konkreten Profil und seiner Ausführung ab.

Passt ein Nut-8-Nutenstein in jedes Nut-8-Profil?

Nein. Die gleiche Nutbezeichnung garantiert noch keine vollständige Kompatibilität. Zusätzlich müssen Systemtyp und Nutgeometrie berücksichtigt werden.

Kann ich B-Typ und I-Typ in einer Konstruktion kombinieren?

Eine Kombination kann technisch im Einzelfall möglich sein, sollte aber nicht vorausgesetzt werden. Vor allem innenliegende Verbinder und Nutensteine müssen zum jeweiligen System passen. Für neue Konstruktionen ist es meist sinnvoller, konsequent innerhalb einer Profilserie zu bleiben.
