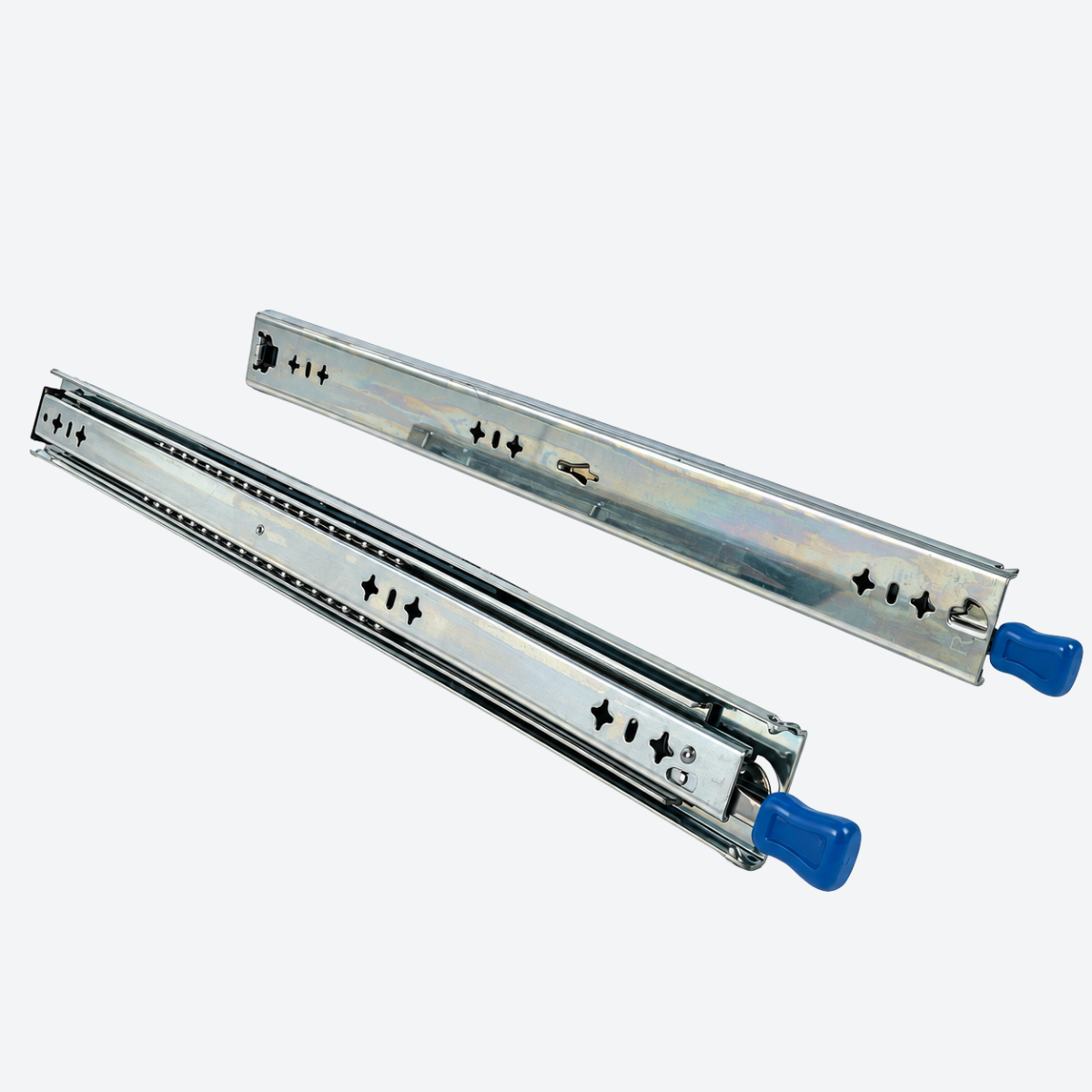

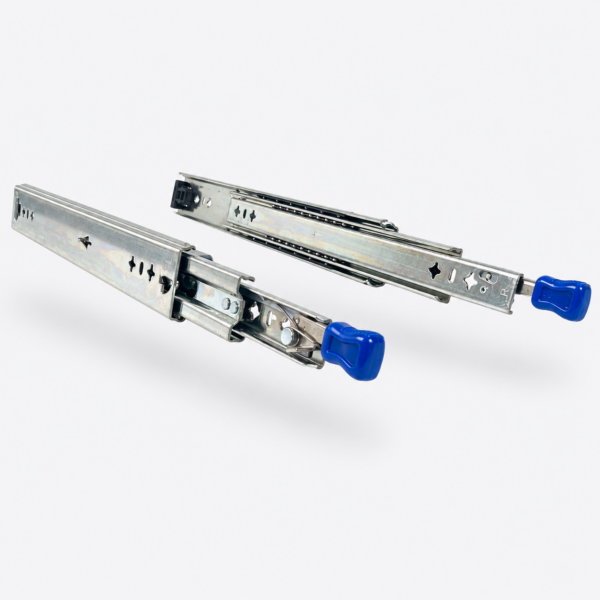

Schwerlastauszug 600 mm mit Verriegelung – Vollauszug bis 100 kg

Der Schwerlastauszug 600 mm mit Verriegelung ist ein dreiteiliger, kugelgelagerter Vollauszug für belastbare Schubladen-, Ablage- und Auszugskonstruktionen. Außerdem ist das vollständig montierte Schienenpaar bei fachgerechter senkrechter Seitenmontage dynamisch mit bis zu 100 kg belastbar.

Die mechanische Lock-in/Lock-out-Funktion arretiert den Auszug sowohl im vollständig eingeschobenen als auch im vollständig ausgezogenen Zustand. Deshalb lösen Sie die Verriegelung zum Öffnen und Schließen über die seitlichen Betätigungshebel. Dadurch eignet sich der Auszug besonders für Konstruktionen, die sich während der Nutzung oder beim Transport nicht unbeabsichtigt bewegen dürfen.

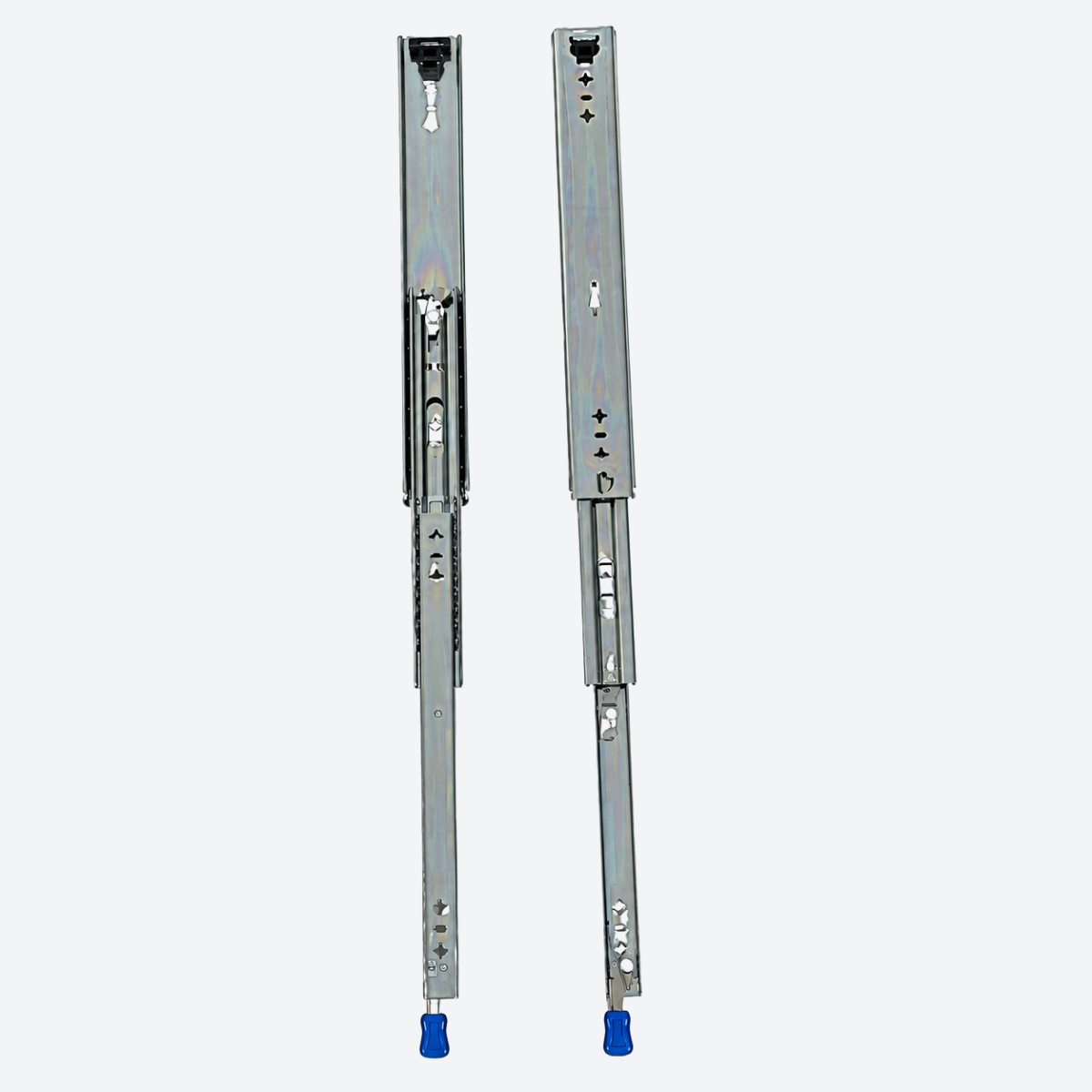

Die dreiteilige Vollauszugskonstruktion ermöglicht mit einem Auszugsweg von ungefähr 597 mm nahezu vollständigen Zugriff auf die Schublade oder den Auszug. Zudem erleichtert die herausnehmbare Innenschiene die Montage: Befestigen Sie die Innenschiene zunächst am beweglichen Bauteil und schieben Sie sie anschließend wieder in die Außenschiene.

Die Modellbezeichnung 600 mm bezieht sich auf die Nennlänge des geschlossenen Schienenkörpers. Allerdings ragt der Betätigungshebel ungefähr 29,5 mm darüber hinaus. Somit ergibt sich im geschlossenen Zustand eine Gesamtlänge von ungefähr 629,5 mm. Vollständig ausgezogen erreicht der Schwerlastauszug einschließlich Betätigungshebel ungefähr 1.226,5 mm.

Produktvorteile

• dynamisch belastbar bis 100 kg pro Paar
• Verriegelung im vollständig geschlossenen und geöffneten Zustand
• dreiteiliger, kugelgelagerter Vollauszug
• Auszugsweg von ungefähr 597 mm
• nahezu vollständiger Zugriff auf Schublade oder Auszug
• herausnehmbare Innenschiene für eine einfachere Montage
• stabiler Aufbau aus kaltgewalztem Stahl
• Materialstärke von 1,8 mm je Schienenprofil
• verzinkte, silberfarbene Oberfläche
• für senkrechte Seitenmontage
• Anschlagpuffer reduzieren den metallischen Anschlag
• Lieferung als vollständiges Schienenpaar

Technische Daten zum Schwerlastauszug 600 mm mit Verriegelung

Verriegelung und Demontage

Im vollständig eingeschobenen Zustand verhindert die Verriegelung ein unbeabsichtigtes Herausfahren des Auszugs. Anschließend rastet der Auszug bei vollständiger Öffnung erneut ein und hält die Schienen in der ausgezogenen Position.

Zum Öffnen oder Schließen lösen Sie die seitlichen Betätigungshebel. Montieren Sie die beiden Schienen eines Paares dabei spiegelbildlich. Je nach Einbausituation betätigen Sie die Hebel deshalb gegensinnig.

Zur Demontage lösen Sie bei vollständig geöffnetem Auszug die Entriegelung der Innenschienen. Dadurch montieren Sie das bewegliche Bauteil und den Korpus zunächst getrennt. Anschließend schieben Sie die Innenschienen wieder gerade und parallel in die Außenschienen.

Die Betätigungshebel müssen nach dem Einbau zugänglich bleiben. Prüfen Sie deshalb bereits vor der Konstruktion, ob ausreichend Platz für Bedienung, Demontage und erneutes Einschieben der Innenschienen vorhanden ist.

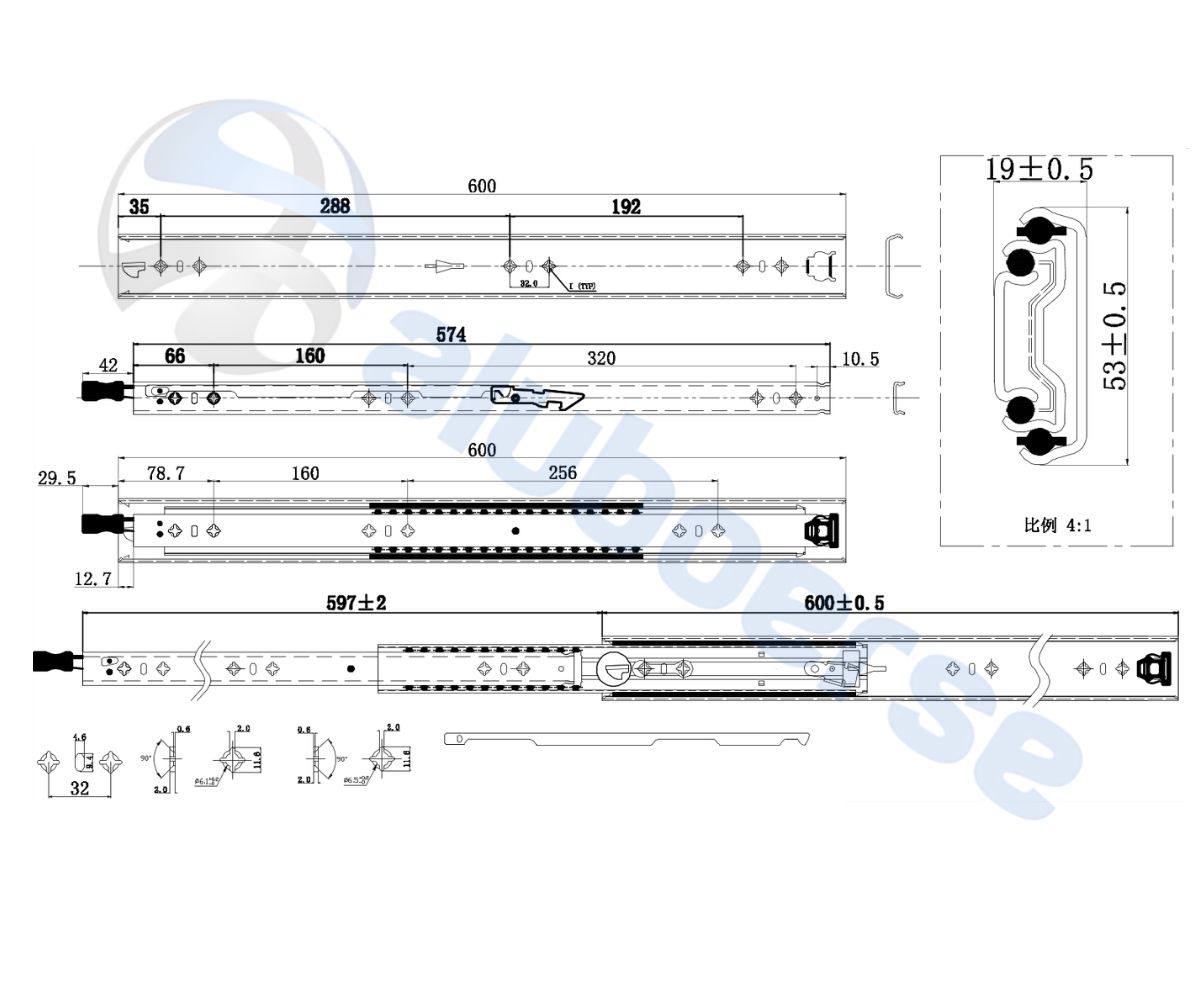

Einbaumaße richtig planen

Die Angabe 600 mm bezeichnet die Länge des geschlossenen Schienenkörpers. Allerdings ist der seitlich herausgeführte Betätigungshebel darin nicht enthalten.

Beachten Sie deshalb bei der Einbauplanung insbesondere folgende Maße:

• 600 mm Länge des geschlossenen Schienenkörpers
• ungefähr 629,5 mm Gesamtlänge im geschlossenen Zustand einschließlich Betätigungshebel
• 597 ± 2 mm Auszugsweg
• ungefähr 1.197 mm Gesamtlänge im vollständig ausgezogenen Zustand ohne Hebel
• ungefähr 1.226,5 mm Gesamtlänge im vollständig ausgezogenen Zustand einschließlich Betätigungshebel
• 53 ± 0,5 mm Schienenhöhe
• 19 ± 0,5 mm seitlicher Platzbedarf je Schiene

Planen Sie außerdem ausreichend Montage-, Bedienungs- und Bewegungsspielraum ein. Dadurch verhindern Sie, dass Bauteile, Verkleidungen oder Ladung den Betätigungshebel beziehungsweise die Bewegung der Schienen behindern.

Belastbarkeit und fachgerechte Montage

Die angegebene Belastbarkeit von bis zu 100 kg gilt für ein vollständig montiertes Schienenpaar bei fachgerechter, senkrechter Seitenmontage. Dabei umfasst das angegebene Gewicht die bewegliche Konstruktion einschließlich Schublade, Auszug, Aufbau und Inhalt.

Achten Sie bei der Montage auf folgende Punkte:

• beide Schienen parallel und fluchtend ausrichten
• beide Schienen auf gleicher Höhe positionieren
• alle Befestigungspunkte ausreichend abstützen
• einen verspannungsfreien Lauf sicherstellen
• die Last gleichmäßig auf beide Auszüge verteilen

Außerdem hängt die tatsächlich erreichbare Belastbarkeit von der Unterkonstruktion, der Befestigung, den verwendeten Schrauben, der Anzahl der Befestigungspunkte, der Lastverteilung, der Auszugsgeschwindigkeit sowie den auftretenden dynamischen Kräften ab.

Stoßartige Belastungen, stark außermittige Lasten, Verwindungen oder eine nicht parallele Montage können die Lebensdauer und Belastbarkeit deutlich reduzieren. Prüfen Sie deshalb die komplette Konstruktion vor der endgültigen Nutzung unter realistischen Bedingungen. Allerdings gilt die angegebene Tragfähigkeit nicht bei horizontaler oder liegender Montage. Ermitteln Sie daher für eine solche Einbaulage die zulässige Belastung gesondert. Wählen Sie außerdem Schrauben und Befestigungsmaterial passend zum Untergrund und zur Belastung aus.

Oberfläche und Einsatzumgebung

Die verzinkte Oberfläche bietet einen grundlegenden Schutz gegen Korrosion und verleiht den Schienen ihr silberfarbenes Erscheinungsbild. Allerdings besteht der Schwerlastauszug nicht aus Edelstahl.

Prüfen Sie deshalb bei dauerhaft feuchten, salzhaltigen oder chemisch belasteten Umgebungen die Eignung für den jeweiligen Einsatz. Außerdem sollten Sie bei Außenanwendungen oder möglicher Kondenswasserbildung einen zusätzlichen Korrosionsschutz vorsehen.

Schützen Sie die Kugelführungen zudem vor grobem Schmutz, Spänen und aggressiven Reinigungsmitteln. Andernfalls können Verschmutzungen den Lauf der Schienen und die Funktion der Verriegelung beeinträchtigen.

Typische Einsatzmöglichkeiten des Schwerlastauszugs 600 mm mit Verriegelung

Der Schwerlastauszug 600 mm mit Verriegelung eignet sich beispielsweise für:

• belastbare Fahrzeug- und Camperausbauten
• Heckauszüge und Stauraumkonstruktionen
• Werkzeug- und Werkstattschubladen
• Maschinen- und Anlagenbau
• technische Einbauten
• Geräteschubladen
• Werkzeugschränke
• stabile Ablage- und Auszugskonstruktionen
• Möbel- und Innenausbau mit erhöhten Lastanforderungen

Passende Produkte und Komponenten des Schwerlastauszugs 600 mm mit Verriegelung

Wenn Sie eine vollständig geplante Auszugslösung bevorzugen, finden Sie in unserer Kategorie Heckauszüge und komplette Auszugssysteme vormontierte beziehungsweise aufeinander abgestimmte Konstruktionen.

Für den individuellen Bau von Rahmen und Unterkonstruktionen eignen sich unsere Aluminium-Nutprofile. Darüber hinaus finden Sie passende Verbindungselemente, Winkel und weitere Komponenten im Bereich Zubehör für Aluminiumprofile.

Ergänzende Bauteile für individuelle Schubladen- und Fahrzeugauszüge finden Sie außerdem unter Zubehör für Heckauszüge.

Hinweis für den Einbau in Fahrzeugen

Die integrierte Verriegelung hält den Auszug in seiner geschlossenen beziehungsweise vollständig geöffneten Endposition. Allerdings ersetzt sie weder eine fachgerechte Ladungssicherung noch eine zusätzliche Sicherung der eingebauten Konstruktion.

Sichern Sie deshalb bei Fahrzeuganwendungen den vollständigen Aufbau und die transportierte Ladung entsprechend den auftretenden Fahr-, Brems- und Beschleunigungskräften. Weiterführende Hinweise bietet die Deutsche Gesetzliche Unfallversicherung zum Thema Ladungssicherung und Vermeidung von Transportunfällen.

Lieferumfang

• 1 Paar Schwerlastauszüge
• insgesamt 2 Schienen
• mit integrierter Verriegelung und Betätigungshebeln
• Befestigungsmaterial nicht enthalten
