Beschreibung

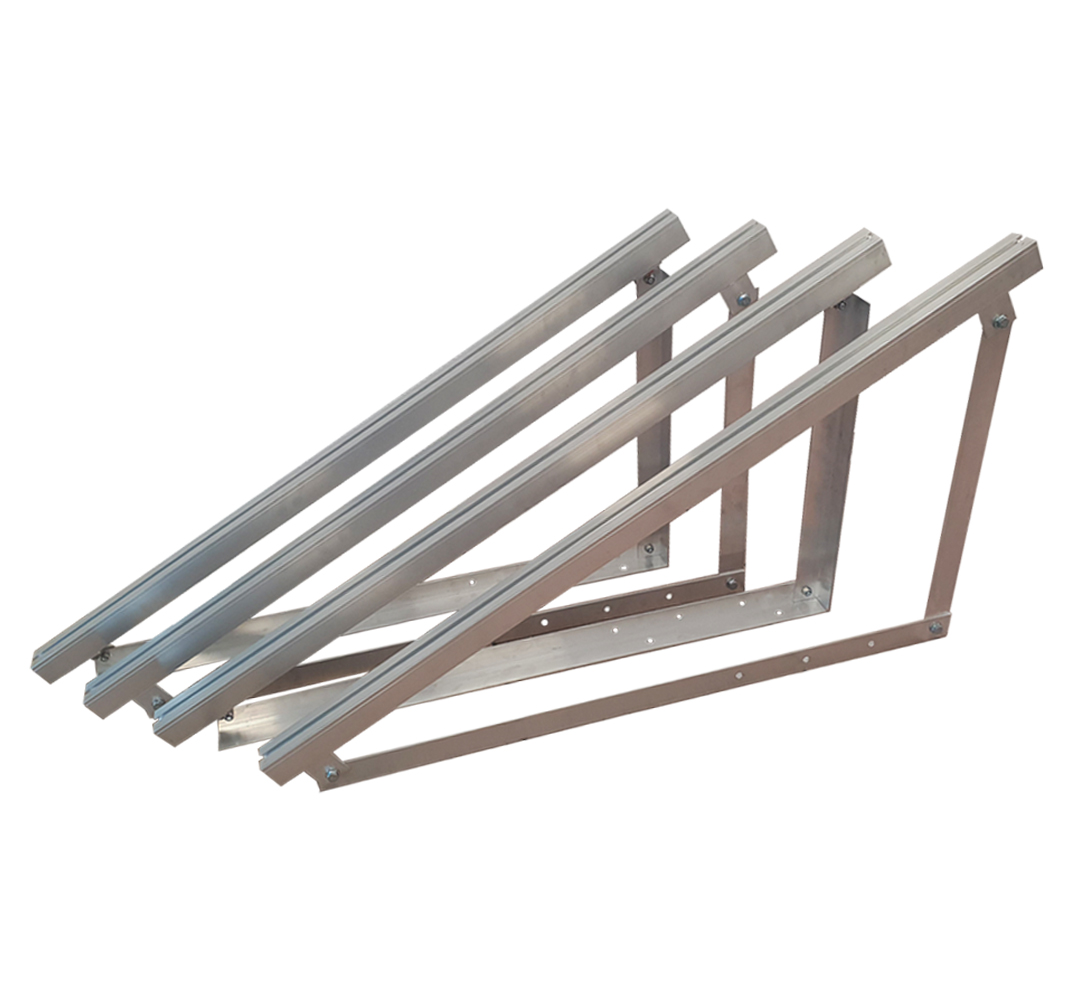

Aufständerung für Solarmodule 1100 mm Länge
Diese Halterung für Solarmodule sind vielseitig einsetzbar, ob als kleine Balkonkraftwerke, auf Flachdächern und Freiflächen oder zur Wandmontage.
Der Neigungswinkel ist individuell verstellbar ca. 28-40° und die Halterung besteht aus witterungsbeständigem Aluminium.
Den Bausatz gibt es für ein oder zwei Solarpanele die Modulhöhen können von 30-40 mm ausgewählt werden.
Ein 2er Satz für 1 Modul besteht aus:
- 2x Solarprofil BN aus Aluminium – 1100 mm
- 2x Winkelprofil aus Aluminium 40x40x3 – 900 mm (1x links und 1x rechts angeschlagen)
- 2x Winkelprofil aus Aluminium 40x40x3 – 500 mm (1x links und 1x rechts angeschlagen)

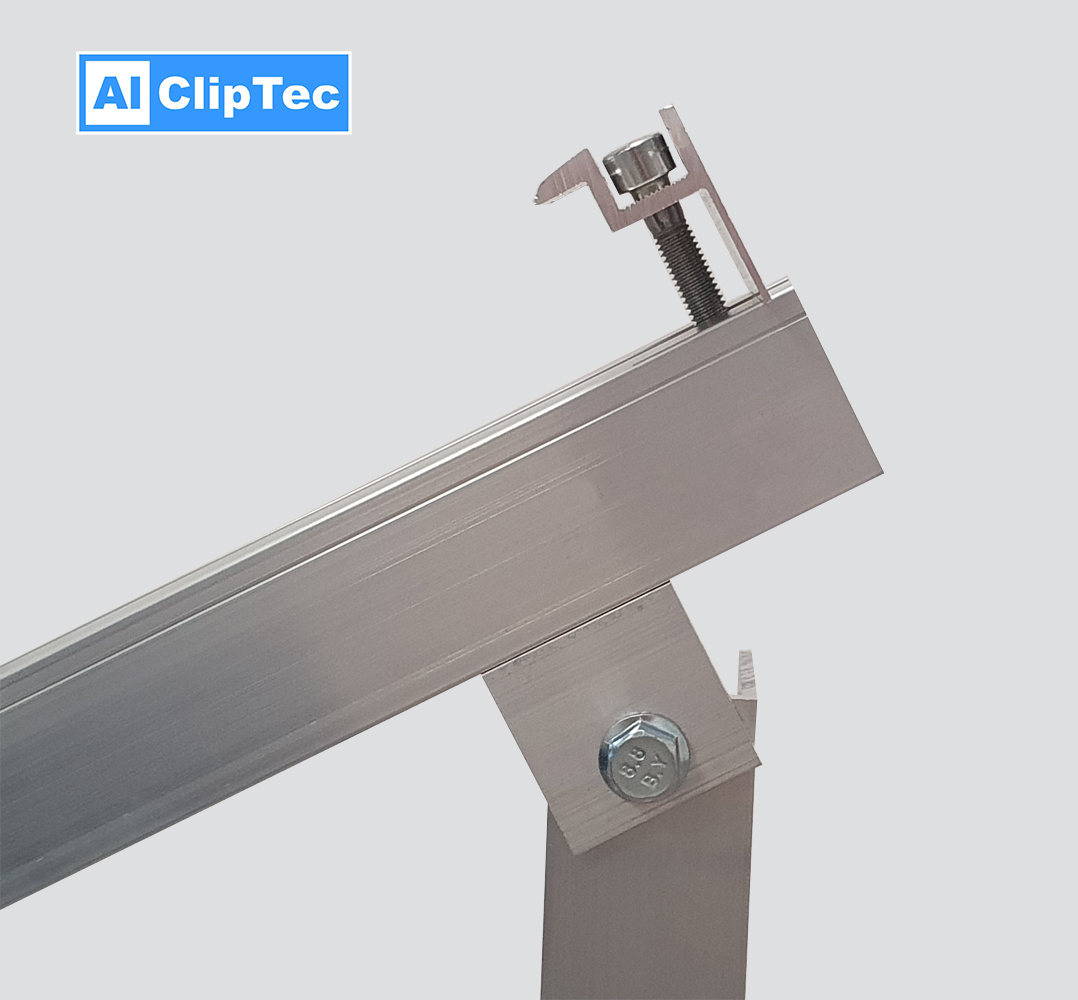

- 4x Endklemme mit Solarnutenstein und Zylinderschraube

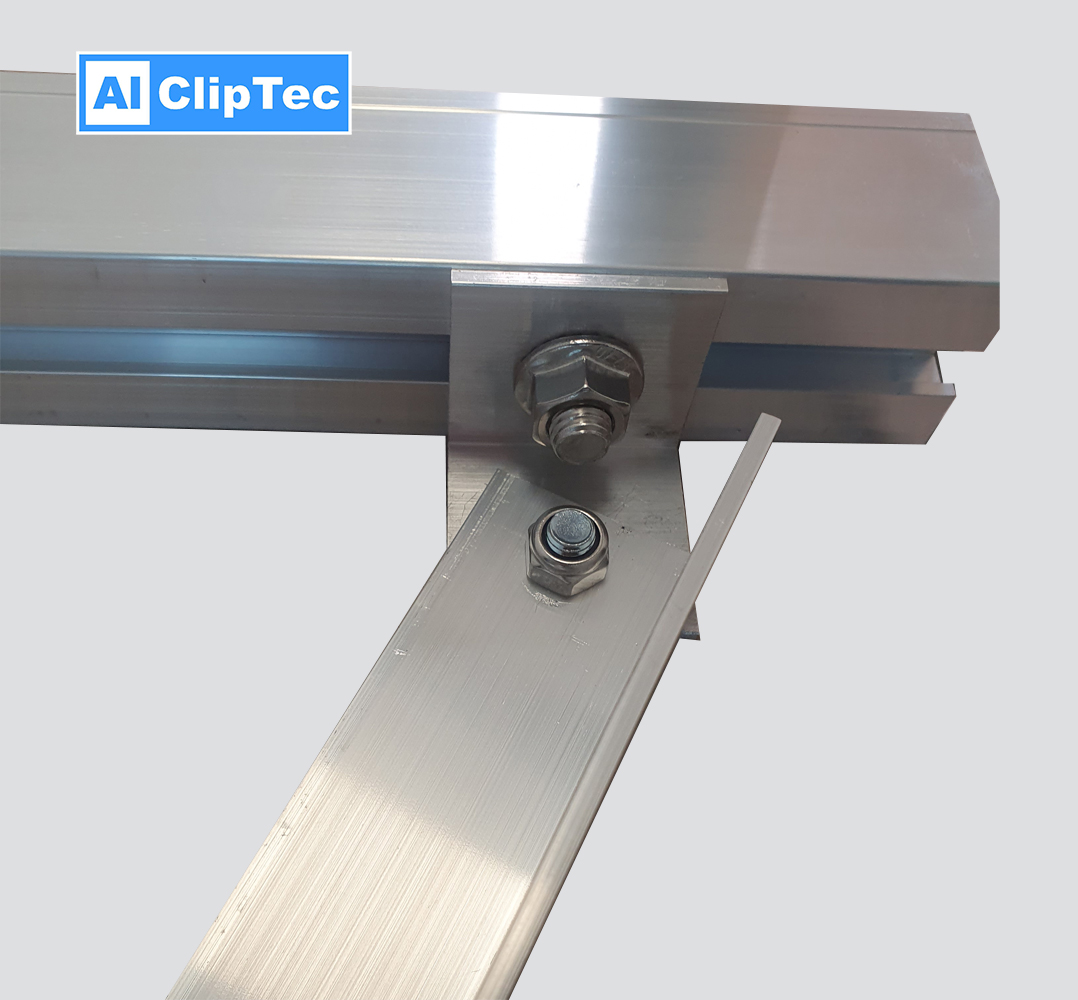

- 6x verzinkte Sechskantschaube M8x16 mit Flansch und Sperrverzahnung und
- 6x Sechskantmutter mit Kunststoff-Klemmteil

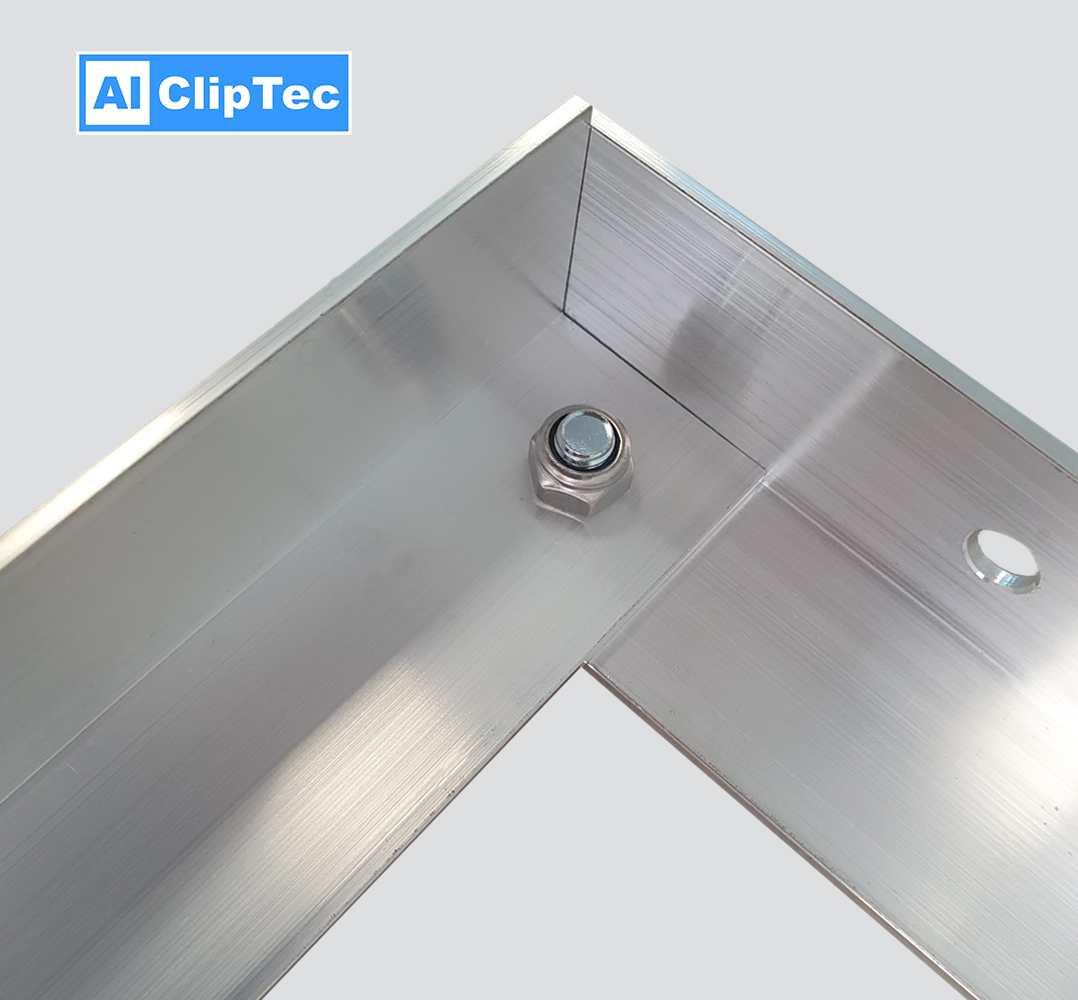

- 4x Edelstahl Sechskantschraube M10x20
- 4x Edelstahl Sechskantmutter mit Flansch und Sperrverzahnung
Ein 4er Satz für 2 Module besteht aus:
- 4x Solarprofil BN aus Aluminium – 1100 mm
- 4x Winkelprofil aus Aluminium 40x40x3 – 900 mm (2x links und 2x rechts angeschlagen)
- 4x Winkelprofil aus Aluminium 40x40x3 – 500 mm (2x links und 2x rechts angeschlagen)
- 8x Endklemme mit Solarnutenstein und Zylinderschraube
- 12x verzinkte Sechskantschaube M8x16 mit Flansch und Sperrverzahnung und
- 12x Sechskantmutter mit Kunststoff-Klemmteil
- 8x Edelstahl Sechskantschraube M10x20
- 8x Edelstahl Sechskantmutter mit Flansch und Sperrverzahnung
Hier Download der Montageanleitung.
