Beschreibung
Kreuzverbinder mit Riffelung für Solar Montageschienen mit und ohne Verschraubung
Größe der Platte: 100 x 70 x 5 mm
Drei Langlöcher für die Befestigung an den Montageschienen.
Maße des Lochbildes: 2x 8,5 x 19 mm und 1x 10,5 x 29 mm
Anwendung:
Die Kreuzverbinderplatte verbindet zwei Montageschienen im 90° Winkel. Die Platte wird an das untere Profil mittels zwei M8 Inbusschrauben und an das obere Profil mit einer Sechskantschraube befestigt. Durch die Langlöcher können die Montageschienen genau positioniert werden.
Set:

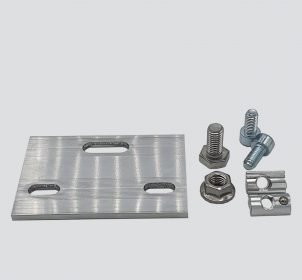

1x Kreuzverbinderplatte mit Riffelung, 1x Sechskantschraube M10x20, 1x Sperrzahnmutter M10, 2x Solarnutenstein M8 mit Kugel, 2x Inbusschrauben M8
Alternativ:
1x Kreuzverbinderplatte mit Riffelung ohne Verschraubung
Material:
Kreuzverbinder und Nutenstein: Aluminium
Verschraubung: rostfreier Edelstahl A2-70
